缩水要根据产品的大小的胶位厚度来区别。我们一般的设计都会有一个范围。大型模具一般是要先用料试一套基本相同大小的模具，定下实际缩水率才开模 ，小模具的缩水就相差不大。还有料的型号不同，缩水也会不同，开模前一定要考虑。

我觉得，ABS 、PC、 ABS+PC 、AS这些本来缩率小的没什么关系，但像PP、PA 、PVC这样的缩率大的新料或回料的话就大不一样了。



PMMA(亚加力):5/1000

POM(赛钢):20/1000

PS(硬胶):5/1000

 PP(百折胶):16/1000

PC(防弹胶):5/1000

ABS(超不碎胶):5/1000

HIPS(不碎胶):5/1000

AS(透明大力胶):5/1000

GPPS:5/1000

PBT:15/1000

PA66(尼龙):16/1000

PA6(尼龙):9/1000

TPR(软胶):18/1000

TPU(软胶)18/1000

PE:（软胶）20/1000



KVA（橡皮胶）：20/1000

GP（硬胶）：5/1000

CA(酸性胶)：5/1000

K唐（KRATON）：20/1000

ACETAL(AC):20/1000

PU：20/1000

PVC(软):20/1000

PC+ABS:5/1000

BDS(K-RESIN0)/K料:7/1000

PA66+50%GPT：2/1000

PA66+30%GPT：3/1000

PA66+15%GPT：8/1000

PBT+30%GPT：3/1000

PP+20%GPT：5/1000

PP+30%GPT：3/1000





以上收缩率经过几年实践得来,在产品不超过300mm平均胶厚不超过3MM以内绝对可靠。产品尺寸有超过300mm的要小计0.0005,产品长宽高尺寸差异太大的要X轴,Y轴,Z轴分开来计算,遇到产品平均胶位过厚,过薄(0.5以下)及产品尺寸大都要特别注意。



另外，同种塑料不同制品，实际开模缩水率大有不同！以下是某个资深工程师根据多年实践经验来总结的缩水率大全，我们下面就来细看吧~

ABS（丙烯腈-丁二烯-苯乙烯）

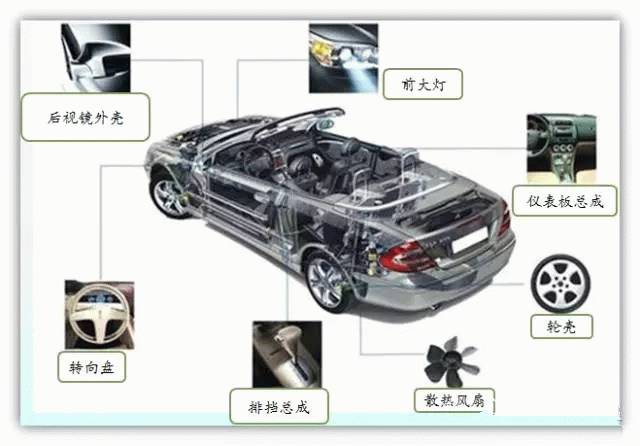

图 ABS在汽车上的应用

塑料名称：ABS

实际开模缩水率：0.0045

开模产品类型：打印机壳、汽车音响面板、三星遥控器下盖



塑料名称：ABS

实际开模缩水率：0.0035

开模产品类型：500X35X30 DVD面



塑料名称：ABS

实际开模缩水率：0.005

开模产品类型：手机壳、手机按键、机壳、医疗器材、美的饮水机、电器盒、厨房用品、三星遥控器电上盖、汽车配件、汽车音响、汽车MP3外壳、手电筒外壳、锋范支架（DVD面壳）、PDA /GPS 夹持座、测量器具的配件



塑料名称：ABS

实际开模缩水率：0.003

开模产品类型：键帽



塑料名称：ABS

实际开模缩水率：0.0025

开模产品类型：伟易达的子母机的支架



塑料名称：ABS

实际开模缩水率：5/1000

开模产品类型：电器外壳



塑料名称：ABS

实际开模缩水率：0.6%

开模产品类型：汽车配件(外销）



塑料名称：ABS

实际开模缩水率：0.015

开模产品类型：控制器盒



塑料名称：ABS

实际开模缩水率：0.003

开模产品类型：机壳类(IML工艺)



塑料名称：ABS

实际开模缩水率：0.0035

开模产品类型：LCD面框



PP（聚丙烯）



塑料名称:PP

实际开模缩水率:0.035

开模产品类型:8"脚轮



塑料名称：PP

实际开模缩水率：0.015

开模产品类型：美的电水壶



塑料名称：PP

实际开模缩水率：0.016

开模产品类型：汽车配件(反光镜)、厨房用品



塑料名称：PP

实际开模缩水率：0.0155

开模产品类型：本田汽车壳



塑料名称：pp

实际开模缩水率：0.018

开模产品类型：托盘、医疗类用盆

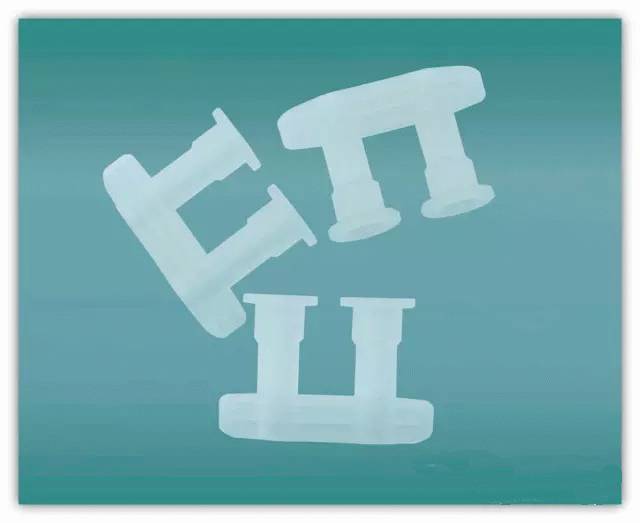

图 PP医用制品



塑料名称：PP

实际开模缩水率：0.025

开模产品类型：密码箱



塑料名称：PP

实际开模缩水率：16/1000

开模产品类型：餐具



塑料名称：PP

实际开模缩水率：0.06

开模产品类型：化妆瓶盖



塑料名称：PP

实际开模缩水率：0.020

开模产品类型：医疗器材



塑料名称：PP

实际开模缩水率：0.015

开模产品类型：云南白药盖



PP+TA(碳酸钙)30%----------1%

PP+GF30 ------------0.5%



塑料名称：PP+30%GF

实际开模缩水率：0.01

开模产品类型：排气格栅



塑料名称：PP

实际开模缩水率：0.02

开模产品类型：洗衣机盒子



塑料名称：PP

实际开模缩水率：0.011

开模产品类型：电饭煲中环



塑料名称：PP-R 4.2壁厚

实际开模缩水率：0.017

开模产品类型：PPR水管



塑料名称：PP-R 10壁厚

实际开模缩水率：0.025

开模产品类型：PPR水管



塑料名称：PP+15%GF

实际开模缩水率：0.015

开模产品类型：办公椅的头枕内板/腰靠内板



PE（聚乙烯）



塑料名称：H-PE

实际开模缩水率：0.018

开模产品类型：美的电水壶



塑料名称：PE

实际开模缩水率：0.02

开模产品类型：软齿轮



塑料名称：HDPE

实际开模缩水率：1.02

开模产品类型:外销产品



塑料名称：HDPE

实际开模缩水率：0.018

开模产品类型：强脱螺纹瓶盖



PA（尼龙）



塑料名称：PA6T、PA9T

实际开模缩水率： 3～5/％0

开模产品类型：连接器



塑料名称：PA66

实际开模缩水率： 16‰

开模产品类型：窗锁



塑料名称：PA66

实际开模缩水率：0.0079

开模产品类型：PCB联接器塑料件



塑料名称：PA+30%GF

实际开模缩水率：0.013

开模产品类型：宗申摩托车配件



塑料名称：PA66+30%GF

实际开模缩水率：0.005

开模产品类型：办公椅的椅脚



塑料名称：PA+30%GF

实际开模缩水率：0.0035

开模产品类型：汽车配件(反光镜)



塑料名称：PA66

实际开模缩水率：0.09

开模产品类型：风扇COVER



PA+30%GF

实际开模缩水率：0.007

电源插头内架



PBT+30%GF

实际开模缩水率：0.005

电源插头内架



塑料名称：PA66

实际开模缩水率：0.018

开模产品类型：锁具



塑料名称：PA6

实际开模缩水率：0.020

开模产品类型：闭锁器摇臂



塑料名称：PA66+%15GF

实际开模缩水率：1.009

开模产品类型：汽车排挡柄



塑料名称：PA66+%30GF

实际开模缩水率：1.005

开模产品类型：汽车排挡壳



塑料名称：PA+30%GF

实际开模缩水率：0.013

开模产品类型：开关外壳



PA6(尼龙):9/1000？

这个不会吧？

缩水这么小能行吗？

我记得我做的几款轮框都是放14/1000的噢。



塑料名称：PA66

实际开模缩水率：0.009

开模产品类型：扎带



塑料名称：PA+15%GF

实际开模缩水率：0.01

开模产品类型：挡光芯



塑料名称：PA+30%GF

实际开模缩水率：0.005

开模产品类型：168风轮



塑料名称：PA6512

实际开模缩水率：0.015

产品 :固定器base



塑料名称：橡塑尼龙

实际开模缩水率：0.01

开模产品类型：拉手



塑料名称：PA

实际开模缩水率：0.015

开模产品类型：拉绳107



塑料名称：PA66

实际开模缩水率：0.010

开模产品类型：家用开关插座底板



塑料名称：PA66

实际开模缩水率：0.006

开模产品类型：排插保护门



塑料名称：PA66

开模缩水率：0.012

开模产品类型：小玩意



塑料名称：PA6+30%GF

开模产品类型：开关上盖

开模缩水率：0.0035



塑料名称：PA66

实际开模缩水率：1.0%

开模产品类型：连接器



塑料名称:PA66GF30%

实际开模缩水率：0.005

开模产品类型：高速风扇



塑料名称：PA66+NPG25

实际开模缩水率：0.0045

开模产品类型：西门子某配件（方盖类，内表面很多筋位）



塑料名称：PA6+35%GF

实际开模缩水率：0.004

开模产品类型：汽车配件(内部功能件)



PC（聚碳酸酯）



塑料名称：PC

实际开模缩水率：0.005

开模产品类型：手机装饰件、汽车音响按钮、手机保护壳、医疗器材



塑料名称：PC

实际开模缩水率：0.0055

开模产品类型：汽车配件



塑料名称：PC

实际开模缩水率：8/1000

开模产品类型：手机水晶壳



塑料名称：pc

实际开模缩水率：4/1000

开模产品类型：笔记本电池盖（平均肉厚0.6



塑料名称：PC940

实际开模缩水率： 8％

开模产品类型：各式插头座外壳



塑料名称：PC+15%GF+2%SI

实际开模缩水率：0.002

开模产品类型：打印机壳



塑料名称：PC+15%GF+2%SI+10%PTFE

实际开模缩水率：0.0025

开模产品类型：打印机壳



塑料名称：PC

实际开模缩水率：0.004

开模产品类型：手机壳



塑料名称：PC

实际开模缩水率：0.0045

开模产品类型：汽车音响按键



塑胶名称: PC

实际开模缩水率:0.0036

开模产品类型:笔记本电池壳



塑料名称：PC

实际开模缩水率：0.6%

开模产品类型：插座



塑料名称：PC

实际开模缩水率：0.005

开模产品类型：CD按键



塑料名称：PC

实际开模缩水率：0.006

开模产品类型：开关





PS（聚苯乙烯）



塑料名称：PS

实际开模缩水率：0.005

开模产品类型:东芝，华凌冰柜抽屉、玩具



塑料名称：PS

实际开模缩水率：0.0045

开模产品类型：打印机产品



塑料名称：PS

实际开模缩水率：0.005

开模产品类型：配件

点击图片，查看《一张图看懂：日本宝理的五大塑料》



PVC



塑料名称：PVC

实际开模缩水率：0.025

开模产品类型：汽车配件



塑料名称：PVC

实际开模缩水率：0.03

开模产品类型：密码箱手柄



塑料名称：PVC

实际开模缩水率：0.02

开模产品类型：医疗器材、防水圈



塑料名称：PVC

实际开模缩水率：0.005

开模产品类型：吹塑瓶子



塑料名称：PC

实际开模缩水率：1.015

开模产品类型： 灯头的透明罩



塑料名称：CPVC

实际开模缩水率：0.015

开模产品类型：水管接头





PMMA



塑料名称：PMMA

实际开模缩水率：0.000~0.004

开模产品类型：手机镜片



塑料名称：PMMA

实际开模缩水率：0.002

开模产品类型：镜片



塑料名称：PMMA

实际开模缩水率：0.005

开模产品类型：镜片



塑料名称：PMMA

实际开模缩水率：0.03

开模产品类型：手机镜片



POM（聚甲醛）



塑料名称：POM

实际开模缩水率：0.025

开模产品类型：厨房用品、塑料齿轮



塑料名称：POM

实际开模缩水率：0.02

开模产品类型：西门子某配件（支撑件类）、调火环、打印机壳、佳能打印机齿轮子、塑料齿轮



塑料名称：POM

实际开模缩水率：16/1000

开模产品类型：胶轮



塑料名称：POM

实际开模缩水率：0.000

开模产品类型：手机滑槽（壁厚0.15）



塑料名称：POM

实际开模缩水率：1.025

开模产品类型：童车产品（大产品、壁厚厚



塑料名称：pom

实际开模缩水率：0.018

开模产品类型：遥控、开关、支架、化妝品容器（牙棒）、小型结构件,壁厚1.5-2mm、洗衣机配件、齿轮、齿条、索尼，松下等的手机充电器内部结构件



塑料名称：POM

实际开模缩水率：0.020-0.025

开模产品类型：齿轮



塑料名称：POM 、POM M90-44

实际开模缩水率：0.018

开模产品类型：小齿轮



塑料名称：POM TR-20

实际开模缩水率：0.015

开模产品类型：机芯



塑胶名称：POM

实际开模缩水率：0.017

开模产品类型：玩具车仔转轮



塑料名称：POM

实际开模缩水率：0.01

开模产品类型：开关



塑料名称：POM

实际开模缩水率：0.022

开模产品类型： 凸轮压杆



PBT



塑料名称：PBT

实际开模缩水率：横向1.02 纵向1.016

开模产品类型：路由器天线



塑料名称：PBT+30%GF

实际开模缩水率：0.004

开模产品类型：保安器上下盖,支架



塑料名称：PBT

实际开模缩水率：1.015

开模产品类型：电器壳



塑料名称：PBT

实际开模缩水率：0.005

开模产品类型：小家电



塑料名称:PBT+30%GF

实际开模缩水率：0.0045

开模产品类型：散热风扇



塑料名稱：PBT+30%GF

實際開模縮水率：0.5%

開模產品：AC風扇



塑料名称：PBT+G6

实际开模缩水率：0.005

开模产品类型：电脑风扇背板



HIPS



塑料名称：HIPS

实际开模缩水率：0.0045

开模产品类型：飞利浦遥控器下盖、飞利浦遥控器电池盖、三星遥控器电池盖、LG遥控器下盖、LG遥控器电池盖



塑料名称：HIPS

实际开模缩水率：0.005

开模产品类型：飞利浦遥控器上盖LG、遥控器上盖、雅马哈摩托车音箱



LCP



塑料名称：LCP

实际开模缩水率： 1.5～2/％0

开模产品类型：连接器



塑料名称：LCP

实际开模缩水率：0.002

开模产品类型:线圈骨架、电脑连接器、连接器



塑料名称：LCP

实际开模缩水率： 0.001-0.002

开模产品类型：电脑连接器



塑料名称：LCP

实际开模缩水率：0.001

开模产品类型：电表、连接器



塑料名称：LCP

实际开模缩水率：0.003

开模产品类型：BOBBIN



塑料名称：LCP

实际开模缩水率： 0.001-0.002

开模产品类型：电脑连接器



其他塑料



塑料名称：EVA

实际开模缩水率：0.025

开模产品类型：厨房用品



塑料名称：SAN

实际开模缩水率：0.004

开模产品类型：厨房用品



塑料名称：SAN

实际开模缩水率：0.005

开模产品类型：小家电



塑料名称：ABS+PA

实际开模缩水率：0.007

开模产品类型：汽车配件(反光镜)



塑料名称：ABS+PC

实际开模缩水率：0.004

开模产品类型：手机面盖   底盖



塑料名称：ABS+PC

实际开模缩水率：0.0035

开模产品类型：轿车显示屏面板



塑料名称：ABS+pc

实际开模缩水率：0.005

开模产品类型：手机壳



塑料名称：PC+ABS

实际开模缩水率：0.045

开模产品类型：光驱托盘



塑料名称：PPS+30%GF

实际开模缩水率：0.0045

开模产品类型：测距仪机芯



塑料名称：ABS+PA

实际开模缩水率：0.007

开模产品类型：汽车配件(反光镜)



塑料名称：PPR

实际开模缩水率：0.017

开模产品类型：水管接头



塑料名称：AS

实际开模缩水率：0.004

开模产品类型：机壳



塑料名称：TPU

实际开模缩水率：0.010

开模产品类型：手机胶塞  USB接口胶塞



塑料名称：RUBBER

实际开模缩水率：0.030

开模产品类型：手机RUBBER键



塑料名称：PCTA

实际开模缩水率：0.003

开模产品类型：化装品



塑料名称：PETG

实际开模缩水率：0.004

开模产品类型：化装品



塑料名称：AS

实际开模缩水率：0.005

开模产品类型：化装品



塑料名称：TPR

实际开模缩水率：0.015

开模产品类型：车仔轮胎



塑料名称：NTF FR52

实际开模缩水率： 3～5/％0

开模产品类型：连接器



塑料名称：TPR

实际开模缩水率：0.012

开模产品类型：软胶



塑料名称：H161

实际开模缩水率：0.008

开模产品类型：电表底壳



塑料名称：AS

实际开模缩水率：0.005

开模产品类型：化装品



ABS摄像机外壳0.005

PP塑胶桶0.016

SAN0.004

PC+ABS电器外壳0.005

PC透明外壳0.006

PVC插头0.018

POM齿轮0.024

PMMA灯管0.004

PEI电器外壳0.0035

PA6+30%GF 0.005   20%GF 0.006   15%GF  0.0075

这是多年亲自实际设计和评估产品的缩水.给各位参考!!!





日本先锋公司工程料：

AS-GF20         0.003

PP-GF25         0.004

ABS+PBT+GF25       0.004

以上三种料是汽车音响配件。



塑料名称：TPR. TPE

实际开模缩水率：0.020

开模产品类型：高尔夫配件



塑胶名称：ABS(1.005)

PP (1.018)

PVC(1.018)

POM(1.018)

TPE(1.018)

TPU(1.01)

以上全部为耳塞类产品用。



塑料名称：TPE

实际开模缩水率：横向1.016 纵向1.022

开模产品类型：路由器天线



塑料名称：PPS+30GF

实际开模缩水率：1.0025

开模产品类型：DVD的机芯



ABS X1.005 Y 1.0038 Z 1.005 任何的冰箱拉手跟框条



塑料名称：PPR

实际开模缩水率：0.017

开模产品类型：水管接头



塑料名称：PPS+40%波纤

实际开模缩水率：0.0025

开模产品类型：HID产品系列



塑料名称：PB

实际开模缩水率：0.018

开模产品类型：地暖设备，管道，接头



塑料名称：dr101

实际开模缩水率：0.010

开模产品类型：测量器具的关键部件



塑料名称：UF(热固性塑料）

实际开模缩水率：0.007

开模产品类型：家用开关插座面板



塑料名称：PPA

实际开模缩水率：0.005

开模产品类型：汽车配件



塑料名称：PPS

实际开模缩水率：0.009

开模产品类型：汽车配件



塑料名称：PET

实际开模缩水率：瓶坏

开模产品类型：1.005



塑料名称：ABS+PA

实际开模缩水率：0.007

开模产品类型：汽车配件(反光镜)



塑料名称：PBT+15%GF

实际开模缩水率：1.003

开模产品电器原件 耦合冒



塑料名称：PEI

实际开模缩水率：1.005

开模产品电器原件 耦合冒 医疗器材



塑料名称：PPo

实际开模缩水率：1.005

开模产品：医疗器材



塑料名称：ABS+PA

实际开模缩水率：0.007

开模产品类型：汽车配件(反光镜)



塑料名称：PC+GF45

实际开模缩水率：0.001

开模产品类型：手机壳



塑料名称：PC+GF20

实际开模缩水率：0.002

开模产品类型：手机壳



塑料名称：PC+ABS

实际开模缩水率：0.004.5

开模产品类型：手机壳



塑料名称：PPE

实际开模缩水率：0.004

开模产品类型：结构件,壁厚2mm



塑料名称：PC+ABS

实际开模缩水率：0.005

开模产品类型:汽车雨刷手柄



塑料名称：ABS/PC

实际开模缩水率：0.005

开模产品类型：打印机壳



塑料名称：PP+EPDM+T10

实际开模缩水率：0.013

开模产品类型：汽车配件(內饰板)



塑料名称：PP+EPDM+T20

实际开模缩水率：0.012

开模产品类型：汽车配件(內饰板)



塑料名称：PP+EPDM+T30

实际开模缩水率：0.010

开模产品类型：汽车配件(內饰板)



塑料名称：PP+T20

实际开模缩水率：0.012

开模产品类型：汽车配件(ABCD柱)



塑料名称：TPU

实际开模缩水率：0.017

开模产品类型：开关外壳



塑料名称：pc+as

实际开模缩水率：0.005

开模产品类型：打印机外壳



塑料名称：pps

实际开模缩水率：0.002

开模产品类型：电脑风扇背板



塑料名称：eps 聚苯乙烯

实际开模缩水率：0.003

开模产品类型：泡沫包装



塑料名称：PC+ABS

实际开模缩水率：0.005

开模产品类型：手机壳



塑料名称：PPE+PS+20%GF

实际开模缩水率：0.0035

开模产品类型：散热风扇



塑料名称：PTE

实际开模缩水率：1.0%

开模产品类型：电动须刨



塑料名称：PU

实际开模缩水率：0

开模产品类型：滚刷
